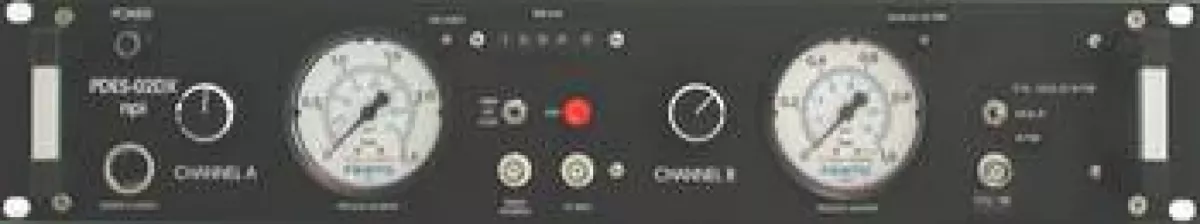

PDES-02DX Système d'éjection par pression

Ejecteur à deux canaux

PDES-02DX Système d'éjection par pression

Caractéristiques :

Les unités PDES sont conçues pour l'éjection par pression de molécules au cours d'études physiologiques et pharmacologiques.
Les systèmes PDES peuvent être équipés de sorties haute pression (jusqu'à Pmax = 4 bars/87 psi) pour l'application de molécules avec des pipettes à pointe fine, ou avec une sortie à faible pression (Pmax = 0,7 bar/10 psi) pour l'application de gouttelettes avec des pipettes de gros diamètre.
Les temps d'éjection sont soit analogiques (standard) soit numériques (en option) ; déclenchement possible par télécommande.
Une version modulaire du PDES est disponible.
L'éjection par pression est une méthode pratique pour appliquer des solutions ioniques et non-ioniques à partir de micropipettes.
Il convient à presque toutes les solutions.
Le volume d'éjection peut être controlé par visualisation de la pointe de la micropipette sous microscope.
Les unités PDES sont conçues pour l'éjection de molécules en électrophysiologie et pharmacologie. Les systèmes PDES peuvent être équipés de sorties de pression {Pmax = 4 bars (58 psi) ou 2 bars (29 psi)}.
Disponibles avec un ou deux canaux d'éjection. Les instruments à un canal peuvent également être équipés d'un canal de rétention.
Toutes les unités PDES sont équipées de valves (internes et externes) permettant des temps d'application inférieurs à une milliseconde.
Chaque canal est constitué d'un régulateur de pression de précision, d'un afficheur de pression, de vannes à commande électronique, d'une électronique de contrôle et d'une alimentation régulée. L'éjection peut être activée manuellement ou par entrée TTL.
L'état de fonctionnement est indiqué par une DEL rouge/verte.
Chaque système est équipé d'un connecteur BNC de moniteur indiquant le temps d'ouverture de la vanne. Pour les systèmes numériques, la pression est également contrôlée par connecteur BNC (1 V/bar ou 0,1 V/psi).

Autres caractéristiques :

Sortie haute pression pour pipettes à pointe fine
Sortie basse pression pour les pipettes à pointe large
Minuterie analogique ou numérique
Manomètre analogique numérique
Télécommande disponible
Versions une ou deux de canaux
Vannes externes pour applications rapides disponibles (< 1 ms)
Système à pression constante disponible

Également disponible en tant que module pour le système EPMS-07.

Données techniques :

Sélection du mode : interrupteur à bascule à trois positions, (TIMER, CONT., EXT.)

Source de gaz : air, azote, hélium, etc. filtrés par un élément filtrant de 5 μm

Plage de pression :

Pression d'entrée : max. 5 bars (1 bar = 100 kPa = 14,5 psi)
Plage de contrôle de pression : 0-4 bars, 0-58 psi ; avec microJECT : 0-2 bars, 0-30 psi
Plage d'affichage : 0-4 bars, 0-58 psi
Pression d'air résiduelle : 10 mbars (0,145 PSI)-100 mbars (1,45 psi)

Connexions d'entrée et de sortie : type rapide

Minuterie numérique :

100 μs - 9,9 s réglé par commutateur de roue à tambour à cinq chiffres (0000,1 à 9999,9 ms)

Minuterie analogique : 0,001 - 0,1 s, 0,01 - 1 s, 0,1 - 10 s et 1 - 100 s avec commande linéaire, plage réglée par commutateur à bascule 4-postions

Temps de communication de la vanne : 15-20 ms (vannes standard), < 1 ms avec microJECT

Sortie impulsion :

Tensiomètre : connecteur BNC standard ; sensibilité : 1 V/bar ou 0,1 V/psi, impédance de sortie 249 Ω
Moniteur de chronométrage : connecteur BNC standard, TTL (LO = 0-1 V, HI = 5 V), impédance de sortie 249 Ω

Entrée impulsion : connecteur BNC standard, TTL (LO = 0-2.5 V, HI = 2.5-5 V), impédance d'entrée 10 kΩ

Indicateur de temps d'état/éjection :

LED rouge/verte
Voyant rouge : vanne fermée
Voyant vert : vanne ouverte

Puissance requise : 115/230 V AC, 20-40 W

Dimensions : montage en rack, 19 " (483 mm), 10 " (250 mm), 3,5 " (88 mm)

Télécommande (option) :

Interrupteur à bascule et LED d'état pour chaque canal
Taille : 25 x 40 x 100 mm
