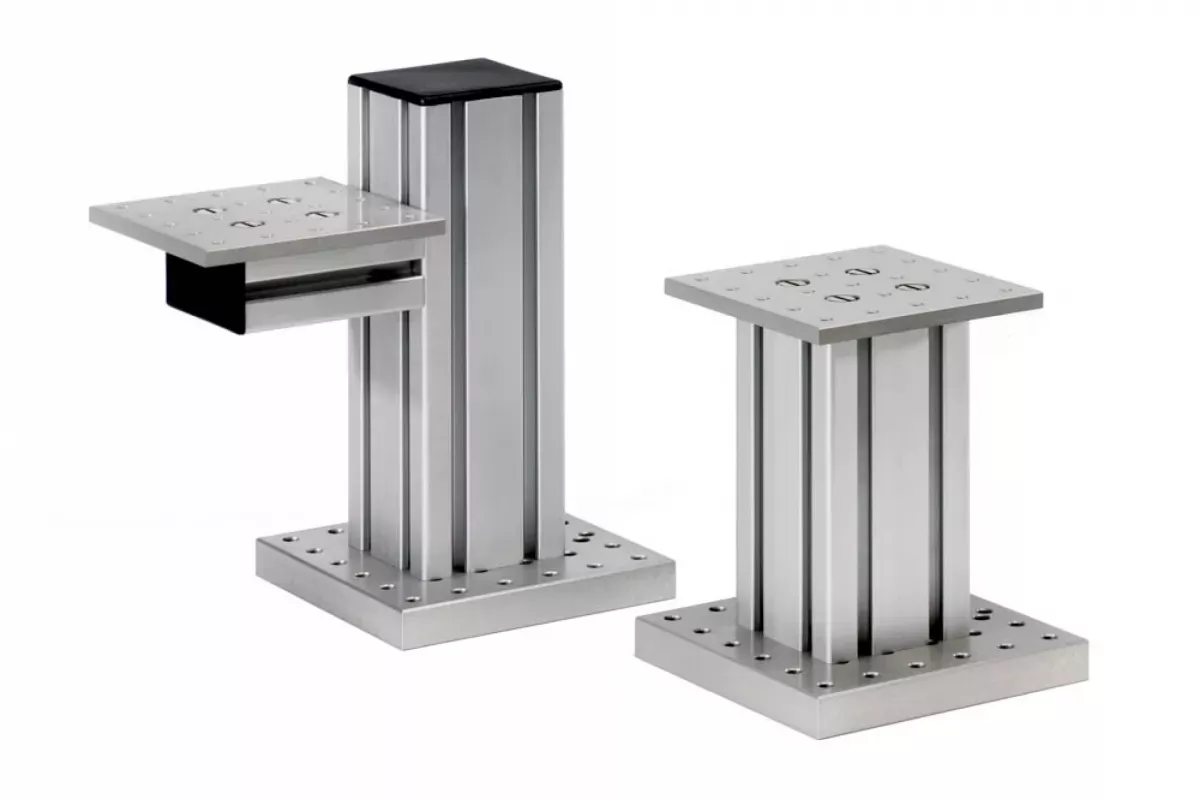

MT-70 et MT-71 Supports de manipulateurs

Supports avec plateformes en aluminium extrudé

Caractéristiques :



  • Plateforme fixée sur un support rigide en aluminium extrudé ; tailles disponibles de 7,62 cm à 30,48 cm

  • Adaptables aux microscopes droits et inversés

  • Robustes, stables et polyvalents pour le montage de micromanipulateurs

  • Adaptés pour le support d’accessoires utilisés en optique

  • Des rangées d’orifices centrés de 25 mm sont aménagés dans l’embase pour la fixation à différents supports



Autres caractéristiques :



            Les supports MT-70 et MT-71 sont robustes, stables et polyvalents. Ils sont utiles pour le montage d’accessoires utilisés dans le domaine de la recherche. Ils ont été conçus pour adapter les micromanipulateurs lourds de type Huxley dans l’environnement de la plupart des microscopes. Compte tenu de leur grande stabilité et de leur polyvalence, ils constituent des outils utilisés pour les bancs optiques.

            Les supports MT-70 sont constitués d’un "pylône carré" rigide en aluminium extrudé, dont la dimension varie de 7,62 cm à 30,48 cm (3 à 12 pouces). Le "pylône" supporte une plaque en aluminium épaisse de 2 cm ; elle est fixée sur une plate-forme de montage en aluminium de 8 mm.

            Les modules MT-71 possèdent une plate-forme latérale, montée en porte-à-faux dont la hauteur est réglable. La tour peut être montée au centre ou en bordure de l’embase pour accueillir divers accessoires. Des orifices (20, espacés de 25 mm) sont usinés dans l’embase pour la fixer sur une table expérimentale.

            Les supports sont disponibles en ensembles ou en composants individuels séparés, selon les besoins de l’expérimentateur. Des dimensions spécifiques peuvent être usinées sur commande (supplément). Pour la fixation du manipulateur MP-85 au support, la plaque recommandée adaptatrice (à préciser au moment de l’achat).

Des embases de plus grandes dimensions ou des plaques spéciales de montage sont disponibles sur commande.

Dimensions :

    • Plate-forme inférieure : 153 mm x 153 mm x 19 mm
    • Dimensions de la plaque supérieure : 128 mm x 128 mm x 8 mm
    • Hauteur totale selon la configuration : 104 mm à 333 mm
    • Poids selon la configuration : 1,7 kg à 3,8 kg
